| MÔ TẢ SẢN PHẨM | ||
|---|---|---|

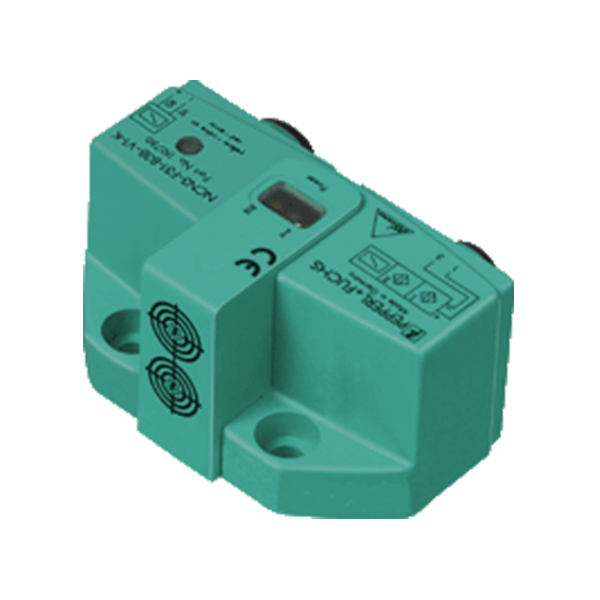

| Bộ định vị van và mô-đun điều khiển van | ||
| THÔNG SỐ KỸ THUẬT CHUNG | ||
|---|---|---|
| Chuyển đổi chức năng | Thường mở / đóng (NO / NC) có thể lập trình | |
| Loại đầu ra | Giao diện AS | |
| Khoảng cách hoạt động định mức | 3 mm | |
| Cài đặt | có thể lắp phẳng | |
| Khoảng cách hoạt động được đảm bảo | 0 … 2,43 mm | |
| Hệ số khử r Al | 0,5 | |
| Hệ số khử r Cu | 0,45 | |
| Hệ số giảm r 304 | 1 | |
| Hệ số giảm r St37 | 1.2 | |
| Loại nô lệ | Nô lệ A / B | |
| Đặc tả giao diện AS | V3.0 | |
| Đặc điểm kỹ thuật chính bắt buộc | ≥ V2.1 | |
| XẾP HẠNG DANH NGHĨA | ||
| Điện áp hoạt động | 26,5 … 31,9 V qua hệ thống bus AS-i | |
| Chuyển đổi thường xuyên | 0 … 100 Hz | |
| Dòng cung cấp không tải | ≤ 35 mA | |
| CÁC THÔNG SỐ LIÊN QUAN ĐẾN AN TOÀN CHỨC NĂNG | ||
| MTTF d | 842 a | |
| Thời gian sứ mệnh (T M ) | 20 a | |
| Phạm vi chẩn đoán (DC) | 0% | |
| CÁC CHỈ SỐ / PHƯƠNG TIỆN HOẠT ĐỘNG | ||
| LED PWR | AS-Điện áp giao diện; LED xanh | |
| DẪN VÀO | trạng thái chuyển mạch (đầu vào); LED vàng | |
| DẪN RA | LED nhị phân màu vàng / đỏ vàng: chuyển đổi trạng thái màu đỏ: đứt dây dẫn / ngắn mạch |
|
| THÔNG SỐ KỸ THUẬT ĐIỆN | ||
| Điện áp hoạt động định mức | 26,5 … 31,6 V từ AS-Interface | |
| Định mức hoạt động hiện tại | 100 mA | |
| TUÂN THỦ CÁC TIÊU CHUẨN VÀ CHỈ THỊ | ||
| Hợp chuẩn | ||
| Tương thích điện từ trường | EN 50295: 1999-10 | |
| Tiêu chuẩn | EN 60947-5-2: 2007 EN 60947-5-2 / A1: 2012 IEC 60947-5-2: 2007 IEC 60947-5-2 AMD 1: 2012 |
|
| PHÊ DUYỆT VÀ CHỨNG CHỈ | ||
| Sự chấp thuận của UL | cULus được liệt kê, Mục đích chung | |
| Phê duyệt CSA | cCSAus được liệt kê, Mục đích chung | |
| Sự chấp thuận của CCC | Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm được xếp hạng ≤36 V | |
| ĐIỀU KIỆN MÔI TRƯỜNG XUNG QUANH | ||
| Nhiệt độ môi trường xung quanh | -25 … 70 ° C (-13 … 158 ° F) | |
| THÔNG SỐ KỸ THUẬT CƠ | ||
| Kết nối (phía hệ thống) | Đầu nối 4 chân, M12 x 1 | |
| Kết nối (phía van) | đầu nối ổ cắm, M12 x 1, 4 chân | |
| Nhà kết nối | kim loại | |
| Vật liệu nhà ở | PBT | |
| Mức độ bảo vệ | IP67 | |
| Ghi chú | điện áp van giới hạn tối đa 26,4 V; công suất van tối đa 2,5 W. | |
