| THÔNG SỐ KỸ THUẬT CHUNG | ||
|---|---|---|
| Loại phát hiện | lấy mẫu quang điện | |

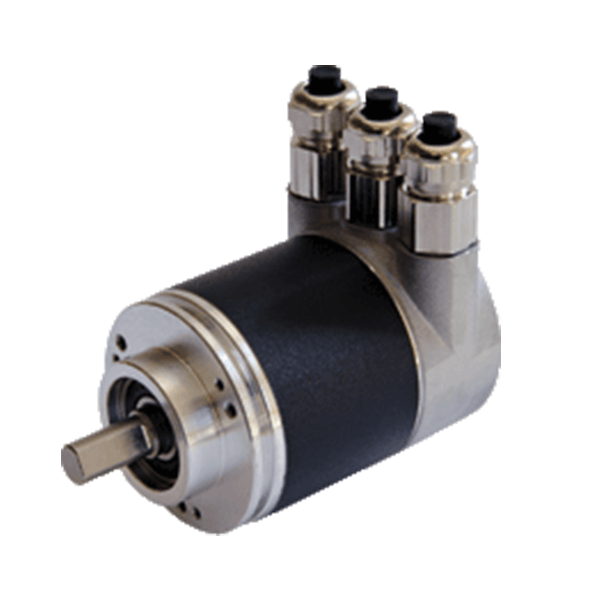

| Loại thiết bị | Bộ mã hóa tuyệt đối nhiều cấp | |
| CÁC THÔNG SỐ LIÊN QUAN ĐẾN AN TOÀN CHỨC NĂNG | ||
| MTTF d | 70 một | |
| Nhiệm vụ thời gian (T M ) | 20 a | |
| L 10h | 1.9 E + 11 tại 6000 vòng / phút và tải trọng trục / trục 20/40 N | |
| Bảo hiểm Chẩn đoán (DC) | 0% | |
| THÔNG SỐ KỸ THUẬT ĐIỆN | ||
| Điện áp hoạt động | 10 … 30 V DC | |
| Nguồn cung cấp không tải | tối đa 230 mA ở mức tối đa 10 V DC . 100 mA ở 24 V DC |
|
| Sự tiêu thụ năng lượng | tối đa 2,5 W | |
| Thời gian trễ trước khi có sẵn | <1000 ms | |
| Tuyến tính | ± 2 LSB ở 16 bit, ± 1 LSB ở 13 bit, ± 0,5 LSB ở 12 bit | |
| Mã đầu ra | mã nhị phân | |
| Khóa học mã (đếm hướng) | lập trình, cw tăng dần (xoay theo chiều kim đồng hồ, khóa học mã tăng dần) cw giảm dần (xoay theo chiều kim đồng hồ, khóa học mã giảm dần) |
|
| GIAO DIỆN | ||
| Kiểu giao diện | HỒ SƠ | |
| Nghị quyết | ||
| Lượt đơn | lên đến 16 bit | |
| Đa nhiệm | 14 bit | |
| Độ phân giải tổng thể | lên đến 30 bit | |
| Tốc độ truyền tải | 0,0096 … 12 MBit / giây | |
| Tiêu chuẩn phù hợp | Hồ sơ PNO 3.062, RS-485 | |
| KẾT NỐI | ||
| Khoang ga | trong vỏ nhà ở có thể tháo rời | |
| TIÊU CHUẨN PHÙ HỢP | ||
| Mức độ bảo vệ | DIN EN 60529, IP65 IP66, IP67 (có phốt trục) |
|
| Kiểm tra khí hậu | DIN EN 60068-2-30, không ngưng tụ hơi ẩm | |
| Nhiễu phát ra | EN 61000-6-4: 2007 | |
| Khả năng chống ồn | EN 61000-6-2: 2005 | |
| Chống sốc | DIN EN 60068-2-27, 100 g , 6 ms | |
| Chống rung | DIN EN 60068-2-6, 20 g , 10 … 2000 Hz | |
| PHÊ DUYỆT VÀ GIẤY CHỨNG NHẬN | ||
| Phê duyệt UL | CULus được liệt kê, mục đích chung, nguồn điện loại 2 | |
| ĐIỀU KIỆN MÔI TRƯỜNG XUNG QUANH | ||
| Nhiệt độ hoạt động | -40 … 85 ° C (-40 … 185 ° F) | |
| Nhiệt độ bảo quản | -40 … 85 ° C (-40 … 185 ° F) | |
| THÔNG SỐ KỸ THUẬT CƠ | ||
| Vật chất | ||
| Kết hợp 1 | vỏ: mặt bích nhôm sơn tĩnh điện : trục nhôm : thép không gỉ |
|
| Kết hợp 2 (Inox) | vỏ: mặt bích thép không gỉ : trục thép không gỉ: thép không gỉ |
|
| Khối lượng | khoảng 600 g (kết hợp 1) khoảng. 1200 g (kết hợp 2) |
|
| Tốc độ quay | tối đa 12000 phút -1 | |
| Lực quán tính | 30 gcm 2 | |
| Mô-men xoắn khởi động | 3 Ncm (phiên bản không có phốt trục) | |
| Tải trọng trục | ||
| Trục | 40 N | |
| Xuyên tâm | 110 N | |
