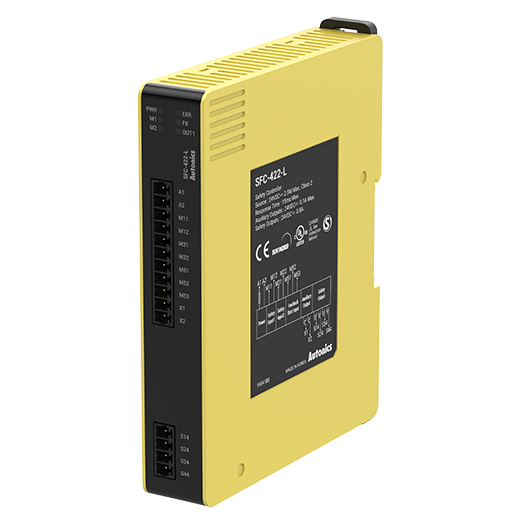

Các tính năng chính Bộ điều khiển SFC
- Thiết kế nhỏ gọn (17.5 mm / 22.5 mm / 35 mm)
- Hiển thị các trạng thái hoạt động (nguồn / ngõ vào / ngõ vào logic / lỗi / phản hồi / ngõ ra) bằng chỉ báo LED
- Có hai phương thức lắp đặt là sử dụng ốc vít và nhấn đẩy
- Tích hợp ngõ ra tiếp điểm relay / FET kênh P
- Cài đặt loại ngõ ra duy trì và thời gian duy trì (loại hiệu suất cao / loại điều khiển công tắc cửa không tiếp xúc)
- Kết nối các bộ điều khiển loại ngõ ra relay mở rộng theo kiểu logic đơn (AND)
- Đáp ứng tiêu chuẩn an toàn quốc tế: SIL3, SIL CL3, PL e, CE, UL Listed, S-Mark
Bảng thông số kỹ thuật Bộ điều khiển SFC
| Loại | Tiêu chuẩn | Nâng cao | Điều khiển công tắc cửa không tiếp xúc | ||||
| Model | SFC-422-□ | SFC-A322-2□-□ | SFC-N322-2□-□ | ||||
| Nguồn cấp | 24 VDCᜡ | ||||||
| Dải điện áp | 85 đến 110% điện áp định mức | ||||||
| Điện năng tiêu thụ 01) | ≤ 2.5 W | ≤ 3.0 W | ≤ 3.5 W | ||||
| Ngõ vào | Trạng thái ON: ≥ 11 VDCᜡ ≥ 5 mA, trạng thái OFF: ≤ 5 VDCᜡ ≤ 1 mA | ||||||
| Thời gian ngõ vào | ≥ 50 ms, bắt đầu phản hồi (thủ công) : ≥ 100 ms | ||||||
| Dây cáp | ≤ 100 m (≤ 100Ω, ≤ 10nF) | ||||||
| Ngõ ra an toàn | FET loại kênh dẫn p 02) | ||||||
| Tức thời | 4 X | 3 X 03) | 3 X 03) | ||||
| Duy trì 04) | – | 2 X 03) | 2 X 03) | ||||
| Sai số thời gian | – | ≤ ± 5% | ≤ ± 5% | ||||
| Dòng điện tải | Ngõ ra dưới 2 điểm: ≤ DC 1 A Ngõ ra trên 3 điểm: ≤ DC 0.8 A | ||||||
| Dòng rò | ≤ 0.1 mA | ||||||
| Thời gian hoạt động (OFF → ON) 05) | Ngõ vào an toàn: ≤ 50 ms | ||||||
| – | Ngõ vào logic: ≤ 200 ms | ||||||
| – | – | Ngõ vào công tắc không tiếp xúc: ≤ 100ms | |||||
| Thời gian đáp ứng (ON → OFF) 05) |
≤ 15 ms, ngõ vào công tắc cửa không tiếp xúc hoặc ngõ vào logic: ≤ 20 ms | ||||||
| Ngõ ra phụ | 2 × PNP transistor: X1, X2 (lỗi) | ||||||
| Dòng điện tải | ≤ 100 mA | ||||||
| Dòng rò | ≤ 0.1 mA | ||||||
| Tiêu chuẩn | IEC/EN 61508 (SIL3), IEC/EN 62061 (SILCL3) IEC/EN 60947-5-1, EN ISO 13849-1 (Category 4, PLe) UL listed E249635 |
||||||
| Chứng nhận | ᜢ ᜩ ᜨ ᜪ | ||||||
| Khối lượng (gồm cả bao bì) |
≈ 70 g (≈ 120 g) | ≈ 90 g (≈ 140 g) | ≈ 100 g (≈ 150 g) | ||||
01) Không bao gồm điện năng tiêu thụ của tải.
(Đối với SFC-N, không bao gồm điện năng cấp cho công tắc cửa không tiếp xúc.)
02) Bao gồm xung chẩn đoán (tối đa 600 ㎲). Hãy thận trọng khi sử dụng tín hiệu ngõ ra làm tín hiệu ngõ vào cho thiết bị điều khiển.
03) Có thể thay đổi bằng cách cài đặt công tắc ở mặt sau thiết bị
04) Có thể cài đặt thời gian duy trì ngõ ra (tối đa 3s/300s, tùy model)
05) Thời gian hoạt động (phản hồi) của mỗi model. Thời gian tăng lên khi kết nối logic hoặc khi kết nối với công tắc loại ngõ ra relay, khối mở rộng.
