Đặc điểm chung

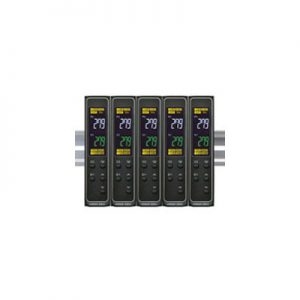

- Bộ điều khiển nhiệt độ Omron E5DC Series có thân hình mỏng 85 × 22,5 mm (D × W) phù hợp với bảng điều khiển hẹp và gắn kết trên thanh ray.
- Khối thiết bị đầu cuối có thể tháo rời để thay thế dễ dàng để đơn giản hóa việc bảo trì.
- Lấy mẫu tốc độ cao tại 50 ms cho các ứng dụng với tốc độ cao nhiệt độ tăng.
- Bộ điều khiển nhiệt độ Omron E5DC Series dễ dàng kết nối PLC với truyền thông programless.
- Thiết lập các điều khiển mà không cần dây nguồn điện bằng cách kết nối với máy tính bằng một cáp chuyển đổi truyền thông (được bán riêng). Cài đặt dễ dàng với CX-Thermo (được bán riêng).
- Mô hình có sẵn với lên đến 2 kết quả đầu ra và đầu vào phụ trợ 1 sự kiện để hoàn thành chức năng cơ bản.
- Một PV hiển thị màu trắng (chiều cao: 8,5 mm) là dễ dàng để đọc khi thiết lập, kiểm tra hệ thống báo động, và làm cho các thiết lập
trong một bảng điều khiển.
- Ứng dụng Bộ điều khiển nhiệt độ Omron E5DC Series: Sử dụng để điều khiển nhiệt độ trong các lò nhiệt, máy đúc nhựa, công nghiệp giấy, gỗ, hóa chất, linh kiện điện tử, chế biến thực phẩm, ...
Thông số kỹ thuật
| Kích thước | D85 × W22.5 (mm) |
| Hiển thị |
Màn hình kỹ thuật s 11 đoạn và chỉ báo riêng Kích thước chữ số: PV: 8.5 mm, SV: 8.0 mm |
| Nguồn cấp |
24 VAC, 50/60Hz; 24VDC 100 đến 240 VAC, 50/60 Hz |
| Ngõ vào |
Đầu vào can nhiệt - Can nhiệt: K, J, T, E, L, U, N, R, S, B, W, hoặc PL II - RTD: Pt100 or JPt100 - Cảm biến nhiệt hồng ngoại (ES1B) : - Cảm biến nhiệt độ hồng ngoại (ES1B): 10 đến 70°C, 60 đến 120°C, 115 đến 165°C, hoặc 140 đến 260°C Đầu vào Analog - Dòng điện: 4 - 20 mA hoặc 0 - 20 mA - Điện áp: 1 to 5 V, 0 to 5 V, or 0 to 10 V |
| Ngõ ra |
Ngõ ra điều khiển - Rơ le: SPST-NO, 250 VAC, 3 A - Điện áp: 12 VDC ±20% (PNP), max. - Dòng: DC4-20mA (load 500Ω Max.) |
| Chu kỳ lấy mẫu | 50 ms |
| Phương pháp điều khiển | Điều khiển ON/OFF hoặc điều khiển 2-PID (Có tự động điều chỉnh) |
| Tính năng | Ngõ ra chỉnh tay, điều khiển nóng/ lạnh, cảnh báo đứt mạch điều khiển, ramp giá trị đặt, các chức năng cảnh báo khác, cảnh báo cháy bộ gia nhiệt (Bao gồm cả cảnh báo lỗi rơ le bán dẫn), 40% AT, 100% AT, giới hạn phần trăm mở van, lọc số ngõ vào, tự điều chỉnh, đặc tính điều chỉnh cứng, dịch ngõ vào giá trị thực, chạy/ dừng, chức năng bảo vệ, khai căn bậc hai, giới hạn tốc độ thay đổi phần trăm mở van, tính năng logic, hiển trị trạng thái nhiệt, cài đặt đơn giản, tính giá trị trung bình của ngõ vào, cài đặt độ sáng hiển thị. Ngõ ra chuyển tiếp, thông tin bằng mã bit. (simple transfer output, and work bit message) |
| Truyền thông | RS485 và USB-serial có thể chuyển đổi cáp truyền thông được cùng một lúc. |
| Kiểu đấu nối | Cầu đấu, đế 11 chân |
| Kiểu lắp đặt | Lắp trên cánh tủ |
| Phụ kiện | Cầu đấu, Cáp chuyển đổi nối tiếp USB, Cáp chuyển đổi (đặt hàng riêng) |
| Cấp bảo vệ | Mặt trước: IP20, Cầu đấu: IP00 |
| Tiêu chuẩn | UL, IEC |
