Đặc điểm chung
- Bộ điều khiển nhiệt độ Omron E5AN Series có chỉ thị chính xác.
- Đầu vào cặp nhiệt điện ± 0.3% của PV (model trước đây: ± 0,5%); Đầu vào Pt: ± 0,2% của PV (model trước đây: ± 0,5%); Đầu vào Analog: ± 0.2% FS (model trước đây: ± 0,5%)
- Chức năng hiển thị trang thái PV / SV có thể được thiết lập để tự động thay thế giữa hiển thị trạng thái của bộ điều khiển nhiệt độ (tự động / bằng tay, RUN / STOP, và báo động) và PV hoặc SV.
- Bộ điều khiển nhiệt độ Omron E5AN Series hiển thị đồng thời ba giá trị: PV, SV, MV
- Hoạt động One-touch với PF Key có thể được gán tự động / bằng tay, RUN / STOP, hoặc các chức năng khác.
- Ứng dụng của Bộ điều khiển nhiệt độ Omron E5AN Series: Sử dụng để kiểm soát nhiệt độ trong lò nhiệt, máy đúc nhựa, gỗ, công nghiệp giấy, hóa chất, linh kiện điện tử, chế biến thực phẩm
Thông số kỹ thuật

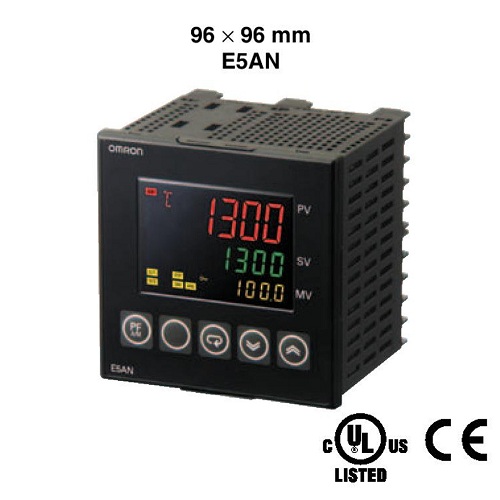

| Kích thước | H96xW96 |
| Hiển thị |
Màn hình kỹ thuật số 11 đoạn và các chỉ báo riêng lẻ (cũng có thể hiển thị 7 đoạn) Chiều cao ký tự: PV: 15,8 mm, SV: 9,5 mm, MV: 6,8 mm Nội dung hiển thị 3 cấp: PV / SV / MV, PV / SV / multi-SP hoặc thời gian ngâm * Số chữ số: 4 cho PV, SV và MV |
| Nguồn cấp |
100 đến 240 VAC: 10 VA 24 VAC/VDC: 5.5 VA (24 VAC)/4 W (24 VDC) |
| Ngõ vào |
Model với đầu vào nhiệt độ: - Can nhiệt: K, J, T, E, L, U, N, R, S, B, W hoặc PL II - Nhiệt điện trở: Pt100 hoặc JPt100 - Cảm biến nhiệt độ hồng ngoại (ES1B): 10 đến 70 ° C, 60 đến 120 ° C, 115 đến 165 ° C hoặc 140 đến 260 ° C - Đầu vào điện áp: 0 đến 50 mV Model với đầu vào analog: - Dòng: 4 đến 20 mA hoặc 0 đến 20 mA - Điện áp: 1 đến 5 V, 0 đến 5 V hoặc 0 đến 10 V |
| Ngõ ra |
Ngõ ra điều khiển: - Rơ le: SPST-NO, 250 VAC, 5 A (tải điện trở), tuổi thọ điện: 100.000 hoạt động, tải tối thiểu: 5 V, 10 mA - SSR: Điện áp đầu ra: 12 VDC ± 15% (PNP), tối đa. tải hiện tại: 40 mA, với mạch bảo vệ ngắn mạch: Max. tải hiện tại 21 mA cho đầu ra điều khiển 2. - Dòng: 4 đến 20 mA DC / 0 đến 20 mA DC, tải: tối đa 600, độ phân giải: khoảng. 10.000 - Rơ le tuổi thọ dài: SPST-NO, 250 VAC, 3 A (tải điện trở), tuổi thọ điện: 1.000.000 hoạt động, điện áp cung cấp tải: 75 đến 250 VAC (Không thể kết nối tải DC.), tải tối thiểu áp dụng: 5 V, 10 mA, dòng rò: 5 mA tối đa (250 VAC, 60 Hz) |
| Chu kỳ lấy mẫu | 250ms |
| Phương pháp điều khiển | Điều khiển ON/OFF hoặc Điều khiển 2-PID (tự động điều chỉnh) |
| Tính năng | Ngõ ra tự chọn, điều khiển gia nhiệt, làm lạnh, chức năng ramp, giới hạn MV, tự điều chỉnh, thay đổi nhiệt độ đầu vào, khai thác căn bậc hai, hiển thị trạng thái PV/SV, điều chỉnh hệ số làm mát tự động. |
| Truyền thông | RS-485, RS-232C |
| Kiểu đấu nối | Cầu đấu |
| Kiểu lắp đặt | Lắp trên cánh tủ, bắt vít trên tủ điện |
| Phụ kiện | Vỏ chống thấm nước, nắp cầu đấu, cáp USB, phần mềm hỗ trợ CX-thermo, đế (mua rời) |
| Cấp bảo vệ | Mặt trước: IP66, Mặt sau: IP20, Cầu đấu: IP00 |
| Tiêu chuẩn | CE, UL, CSA, EN |
